Как отремонтировать редуктор шуруповерта

Редуктор для шуруповерта

Шуруповерт и его устройство

Шуруповерт это такой инструмент который обычно присутствует в гараже или в кладовке любого мужчины Ведь каждому приходилось пользоваться отверткой при закручивании болтов или саморезов. Даже при закручивании десятка болтов нагрузка на руки возрастает, а если нужно собрать шкаф или мебель на кухню? Вот для этого и существует такой инструмент. И при этом он не только завинчивает крепёж но и вполне способный сверлить отверстия как в дереве так и в металле.

Конечно, при длительной эксплуатации некоторые детали любых инструментов могут выходить из строя. Профессионалы хорошо знают устройство шуруповерта и могут, при необходимости разобрать его, найти деталь, которая вышла из строя и заменить её или отремонтировать.

На самом деле деталей не так уж много: это редуктор, двигатель постоянного тока, устройство для регулировки количества оборотов, узел подачи электроэнергии – это может быть и аккумуляторное потребление и сетевое, ограничитель нагрузки.Остальные детали индивидуальны для каждой модели.

Схема устройства шуруповерта

Далее можно посмотреть , как же выглядит инструмент внутри:

Схема внутреннего устройства шуруповерта

Самыми важными для работы являются двигатель переменного тока и планетарный редуктор.

Редуктор и его комплектующие

Двигатель для винтоверта изготавливается стандартно: внутри цилиндра расположены магниты якорь же держится на специальных опорах, в пазах которого находятся обмотки с высокой магнитной проницаемостью. Они соединяются с коллекторными пластинами. Якорь изготавливается из стали а щетки из стали и графита, которые прижимаются к якорю при помощи подпружиненных пластин. Это самая примитивная схема двигателя.

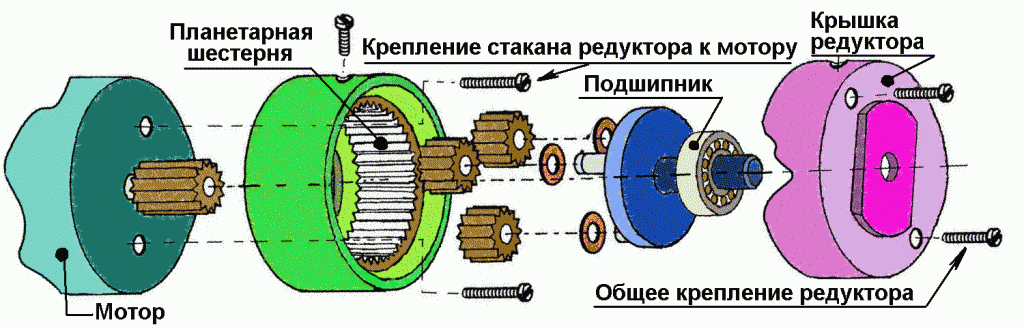

Устройство редуктора шуруповерта (винтоверта) следующее: он состоит из небольшого количества деталей и изготавливается в отдельном корпусе. Весь перечень деталей это шестерни, а именно цилиндрические конические и червячные, водило и сателлиты. Для бытового использования эти шестерни или часть их делают из пластмассы. Это значит, что высокую бесперебойную нагрузку они выдерживать не смогут, хотя для бытовых целей вполне годятся.

Стандартное устройство редуктора шуруповерта

Для профессионального использования обязательно изготавливать детали редуктора из металла, что позволяет выдерживать длительную усиленную нагрузку.Этот узел требует постоянного ухода, то есть смазки, замены износившихся деталей. Отличие планетарных редукторов шуруповертов в том что они бывают как двухступенчатые так и трёхступенчатые. От этого зависит и количество деталей в самом устройстве. Но эти узлы каждая компания изготавливает по своему, используя и свой опыт, и свои наработки. Этим и отличаются модели шуруповертов один от другого.

Разборка и сборка редуктора

При ремонте редуктора, который лучше проводить опытному мастеру, чтобыпосле сборки не было никаких травм при использовании некачественно собранного узла, нужно знать конструкцию узла и его основные составляющие.

Устройство редуктора шуруповерта

Перед началом разборки нужно очистить рабочий стол, где будут проводиться работы, чтобы ни одна деталь не смогла потеряться. Сначала снимаем с пружины патрон, затем поворотный конус. Нужно быть аккуратным при разборке, так как при снятии пружины, которая давит на шарики, последние могут рассыпаться и закатиться.

После этого раскручиваем корпус и аккуратно разъединяем двигатель и сам редуктор. Теперь разбираем корпус редуктора на две половины, раскрутив все соединяющие болты. После чего разбираем муфту, сняв стопорное кольцо, шайбы и подшипник..

Схема редуктора шуруповерта у каждой компании своя и при разборке нужно обязательно сверяться со схемой в паспорте изделия.

Осматриваем все разобранные детали, если есть необходимость, меняем на новые, смазываем и собираем в обратной последовательности. Шестеренчатый узел нужно менять целиком, так как при износе одного зуба это ведет к нарушению геометрии всех зубьев в узле и при замене одной детали положение не исправишь.

При сборке редуктора шуруповерта нужно отметить и такую особенность, что сателлиты внутри крутящейся или планетарной шестерни при вращении могут задевать друг друга Поэтому при сборке нужно шестерни редуктора шуруповерта вставлять под углом. Фиксирование патрона происходит при помощи правой резьбы.

Ремонт редуктора нужно производить, когда при эксплуатации можно услышать нехарактерные шумы или происходит заклинивание или биение патрона. Это может быть и износ подшипника или втулки, который влияет на изгиб вала и износ, как упоминалось выше, шестерни или муфты. Всё это можно определить путем разборки.

Основные проблемы с покупкой запасных частей

Нужно напомнить, что компании, выпускающие эти инструменты, ремкомплектов к ним часто не выпускают В качестве технического обслуживания предполагается только чистка и смазка. Шестерни и подшипники нужно смотреть самому по номеру, который имеет каждая деталь.

Что касается компании Макита, у неё налажен выпуск запасных частей своих инструментов. Для этого существуют каталоги запасных частей, в частности для шуруповертов, по которым можно без труда выбрать нужные детали.

Если нужно купить редуктор для шуруповерта Макита, целиком или же по запчастям, всё это можно выбрать на специальном сайте. Там представлен редуктор в разборе и подробная инструкция, как сделать выбор нужной детали.

Читайте так же:

Установка вентилятора от ваз 2108 на ниву

Редуктор для шуруповерта Макита

Редуктор для шуруповерта Макита в сборе купить не составляет больших проблем, на разных сайтах они представлены в большом количестве, также как и для шуруповертов БОШ, Интерскол, Метабо. Цена зависит от модели, например, купить редуктор для шуруповерта Макита можно купить от 800 до 2500 рублей. Конечно, это почти третья часть стоимости инструмента. К слову сказать, редуктор шуруповерта Интерскол в такой же ценовой категории.

Но некоторые детали разных производителей могут быть взаимозаменяемые. Например, к редуктору от шуруповерта Интерскол могут подойти запасные части от Макита или от других марок. Есть сайты, где указана взаимозаменяемость деталей, поэтому ремонт не станет большой проблемой.

Почему же большинство редукторов Макиты ремонтируют не в сервисном центре, а стараются сделать своими силами, потому что, хоть и хорошая марка, качественная, но у этой компании сервис не на высоте. Компания Бош больше внимания уделяет сервисному обслуживанию.

Металл или пластмасса

Многих интересует такой вопрос: покупать профессиональный шуруповерт с металлическим редуктором, или можно ограничится и пластиковым, и сможет ли он послужить долго. Судя по отзывам, металл лучше для инструмента, у которого крутящий момент выше 40 Н.м, но если его использовать правильно и согласно техническим характеристикам, пластиковый редуктор прослужит также долго. Эти советы дают профессионалы, которые давно используют эти инструменты.

Хотя по возможности, используйте инструмент с планетарным редуктором шуруповерта, изготовленным полностью или частично из металла. Кстати, сейчас компании разрабатывают применение новых синтетических материалов с очень высокими характеристиками для изготовления деталей своих инструментов.

И в скором времени вопрос – металл или пластмасса стоять не будет, наоборот, детали из модернизированного пластика уменьшают вес инструмента.

Также нужно отметить, что всё индивидуально, все познается в процессе работы.

Редуктор для шуруповерта

Шуруповерт и его устройство

Схема устройства шуруповерта

Далее можно посмотреть , как же выглядит инструмент внутри:

Схема внутреннего устройства шуруповерта

Самыми важными для работы являются двигатель переменного тока и планетарный редуктор.

Редуктор и его комплектующие

Стандартное устройство редуктора шуруповерта

Разборка и сборка редуктора

Устройство редуктора шуруповерта

Читайте так же:

Замена прикуривателя лада приора

Основные проблемы с покупкой запасных частей

Редуктор для шуруповерта Макита

Металл или пластмасса

Также нужно отметить, что всё индивидуально, все познается в процессе работы.

Как отремонтировать шуруповёрт

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Читайте так же:

Замена задней фары на гранте

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Читайте так же:

Замена подшипников поворотного кулака ниссан примера р12

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Ремонт шуруповерта своими руками: 2 вида неисправностей

Шуруповерт — один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”. Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика — Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых используются эти два материала одновременно.
Однофазного коллекторного двигателя с электронной системой управления — направление вращения и регулировка скорости, выбор режима работы — закручивание, выкручивание шурупов, сверление. Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
Патрона, установленного на выходном валу редуктора.

Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

При нажатии на кнопку пуска устройство не включается или вращение патрона замедленное.
Инструмент работает, но наблюдается искрение и слышны щелчки.
Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
Отсутствует какая-либо регулировка — скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

Разряжен или не заряжается аккумулятор.
Обрыв в электрической цепи между батареей и коллекторным двигателем.
Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта — во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

Поломка зарядного устройства.
Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы. Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор Fieldmann FDUZ 50001 имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко — либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором — разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы. Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает, что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.

Обрыв цепи между аккумулятором и двигателем — это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей — их чисткой и промывкой в растворителе — спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели DeWalt DCD710D2, то для ее ремонта необходимо знание электроники.

Читайте так же:

Ваз 2114 глохнет на ходу и дергается

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности — износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие. Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности — Bosch GSR 6-45 TE и др.

Возможно искрение будет сопровождаться характерным потрескиванием. Возникает это явление в 2-х случаях:

Из-за плохого контакта, что связано с износом щеток.
Медленным вращением коллектора из-за большой механической нагрузки — сверлением в бетона с приложением больших усилий и т.д.

В первом случае необходимо щетки заменить. Во-втором — относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

нагревом аккумулятора;
нагревом в месте контакта АКБ и электродвигателя;
искрением в месте контакта щеток и коллектора;
большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

В системе регулировании оборотов — устраняется заменой переключателя или его полной ревизией с осмотром и чисткой контактов, проверки работоспособности транзистора.
В переключателя направления вращения или переключателя режимом работы — сверловка, шуруповерт, ударный режим, устранение неисправности такое же, как и в первом случае.

Неисправности механической части шуруповерта

О том,что с вашим девайсом что-то не в порядке в механике можно догадаться по следующими признакам:

При работе возникает посторонний шум, скрежет.
Сильная вибрация.
Патрон медленно, часто с рывками вращается или периодически останавливается.

Причинами наблюдаемых признаков являются:

Износ одного из подшипников коллектора.
Неисправность планетарного редуктора:

износ опорного подшипника или втулки — одна из распространенных причин, почему трещит шуруповерт; в зависимости от модели, на бытовых шуруповертах ставятся втулки, на профессиональных — подшипники;
деформация вала;
износ зубьев шестерни — коронной, солнечной или одной из сателлитов;
излом стопорящего винта одного из сателлитов;
засорение конструкции редуктора — одна из причин, почему шуруповерт крутит медленно.

Локализация неисправности производится внимательным прослушиванием при работе. Помогает использование самодельного стетоскопа. Возьмите стальную трубку диаметром 10-15 мм и поочередно прикладывайте к различным частям корпуса шуруповерта. Так легко найти источник шума.

Все перечисленные неисправности, за исключением загрязнения, устраняются путем замены неисправной детали. Такая операция предполагает наличие определенных навыков и инструмент — плоскогубцы, набор отверток, молоток. зубило, набор гаечных ключей.

Неисправные детали и узлы можно заказать по интернету или попытаться заказать в какой-нибудь мастерской. Кстати, последний вариант, при хорошем исполнителе, поможет даже улучшить конструкцию шуруповерта. Например, в бытовой модели заменить пластиковый износившийся сателлит на стальной.

Теперь о патроне шуруповерта, в который вставляется хвостовик сверла, бита или хвостовик насадки. В зависимости от модели инструмента, патрон является или быстрозажимной, как Дніпро-М 1/2″х20 или с ключом, то есть в котором зажим производится при помощи специального инструмента. Самая частая неисправность этого узла — он плохо зажимает сверло, насадку или биту. Наиболее распространенная причина, почему шуруповерт не зажимает биту — износ конструкции — кулачков и других элементов патрона. В этом случае патрон необходимо менять. запчасти к нему не продаются, разве что попробовать их сделать самостоятельно.

Еще один распространенный случай неисправности патрона — после работы невозможно вытащить биту. Часто это происходит из-за ее деформации и больших нагрузок. Единственный способ вытащить инструмент — залить патрон керосином или WD-40 и попробовать вытащить плоскогубцами. В крайнем случае, зажать патрон в тиски и попробовать выбить из него застрявшую биту постукиванием по ней молотком.

Как видите, существует довольно много причин, почему не работает шуруповерт. Если говорить об электрических неисправностях, то для их обнаружения во многих случаях необходим мультиметр, например, Sturm MM12011, и умение пользоваться им.

При механических неисправностях ремонт инструмента проще. Но практически всегда необходима покупка новых комплектующих взамен изношенных. Однозначно то, что всегда для ремонта шуруповерта необходимо определенное умение. Поэтому нужно соблюдать правила безопасной и правильной эксплуатации этого инструмента.
