Доброго всем дня и ночи!

Ранее писал про установку очень полезной штуки, такой как:
Бортовой компьютер. Штат Х1-М Универсал

К-лайн адаптер имеется, остается только выбрать для этого время и спаять шнурок для обновления. Выделил время. Поехали…

Проверяем версию своего бортового компьютера

1. На БК правой клавишей выбираем режим «Дроссель» (dro).
2. В этом режиме нажимаем и удерживаем правую клавишу.
БК обобразит текущюу прошивку.
У меня была версия: v.019 (отобразилась как: П.1.9) от 20/03/2012г.
Информация взята отсюда:www.shtat.ru/obnovlenie_po/x-1universal/

На это сайте имеется более свежая версия от 27.01.2013…
Решено! Обновляемся…

Изготовление шнурка для обновления бортового компьютера

1. Отключаем БК от автомобиля и несем его домой.

2. Собираем по следуюшей схеме шнурок для обновления ПО бортового компьютера

3. Устройство готово и ждет свой звездный час )))

4. Подключаем собранный шнурок к БК, к-лайн адаптеру и ПК.

5. Устройство готово для прошивания, стоит лишь подсоединить питающий провод к аккумулятору.

Отложим пока устройство в сторону и идем к ПК.

Процесс обновления бортового компьютера

1. Подключаем к-лайн адаптер к компьютеру. Устанавливаем драйвера на адаптер. В диспетчере устройств смотрим, на какой СОМ-порт прописался наш адаптер.

2. Качаем программу Loader_x1_v3 для обновления тут: www.shtat.ru/userfiles/file/Loader_x1_v3.zip
Запускаем программу.

3. Качаем прошивку www.shtat.ru/userfiles/file/Ver_027m.zip. Распаковываем ее в папку с программой. В программе все просто. Выбрали файл с прошивкой, выбрали нужный СОМ-порт, нажали на «запись»

4. Теперь подключаем устройство, но питание на аккумулятор не подаем. Зажимаем на БП одну кнопку и не отпуская кнопку, подключаем аккумулятор (тем самым подавая питание на к-лайн адаптер и на бортовой ПК одновременно). Если все правильно сделано, то вот такого сообщения не должно появиться…

Пройдет прошивка БК. Отключаем питание. Проверяем версию прошивки

Какие изменения получились в прошивке?

1. Поправлен гистерезис в функции «Тропик».
2. Поправлены функции блокировки аварийных сигнализаторов. Надпись «ГАБ» светится до момента выключения габаритов;
3. Заблокировано прелистывание функций кнопками во время свечения «ГАБ»;
4. Введен сигнализатор низкого уровня топлива в баке (7л).
5. Снижено потребление тока в спящем режиме в 2 раза.
6. Количество сигналов предупреждения о габаритах сокращено до 4.
7. Количество сигналов предупреждения о превышении скорости сокращено до 3-х.
8. Изменена надпись bPE на ВPE.

Из всего этого полезного для меня:
1. Снижено потребление тока в спящем режиме в 2 раза.

Что изменилось после прошивки?

1. Раньше версию прошивки сложно было посмотреть. Если находишься уже в режиме «дроссель», то нажав и удержав правую кнопку, не увидишь версию прошивки. Т.к. сразу перескакиеваешь в следующий режим.

Раньше нужно было войти не в режим «дроссель», а до этого режима в роежим «оботы», и из него уже смотреть версию прошивки…

2. При пролиставании функций левой кнопкой (режим бортового компьютера), теперь все надписи с заглавных букв. До .того был баг с набписью bPE. Теперь пишет как ВPE.

У меня не с первого раза получилось прошить, и даже не со вротого. Появлялась ошибка: «ошибка ответа». А все из-за того, что не следовал инструкции на последнем шаге при прошивке.

Стоило ли прошивать бортовик?

Конечно же стоило. Хотя и без прошивки можно прожить…
По мере появления новых прошивок буду обновлять ПО ПК…
Все необходимое имеется )))

Обновление программного обеспечения

Программное обеспечения к снятым с производства БК.

ООО «ШТАТ», являясь техническим партнером НИЛ-15 (структурным подразделением Тольяттинского Государственного Университета), ведет теоретические и экспериментальные исследования, также разрабатывает устройства автомобильной электроники, в которых широко используется микропроцессорная техника.

Нажмите кнопку «УСТАНОВИТЬ СВЯЗЬ». Программатор должен установить связь с БК и отобразить в статусной строке серийный номер БК, а надпись на кнопке изменится на «ПРОГРАММИРОВАТЬ».
Сам БК будет находится в режиме программирования — на дисплее появится надпись «Режим обновления программы БК».

Загрузите файл прошивки. Его название появится в строке «Файл».
Если прошивка является номерной, то установите соответствующую галочку.

Нажмите кнопку «ПРОГРАММИРОВАТЬ». Начнется процесс замены прошивки. Не выключайте БК пока процесс программирования не закончится.

Прошить ШТАТ 115 Х23 бортовой компьютер

•
•

•
•

•
•

•
• рядовой пользователь
•

•
•

• Группа: Пользователи
• Сообщений: 958

Сообщение отредактировал sdemy: 01.06.2012 — 08:58

•
• Маладной
•

•
•

• Группа: Донатор
• Сообщений: 2 729

sdemy (01.06.2012 — 07:47) писал:

прошивка есть ноут есть, дрвоа есть. нужен свисток. с меня пиво). можно все в присутствии тебя делать)

•
• Маладной
•

•
•

• Группа: Донатор
• Сообщений: 2 729

•
• истинный алхимик.
•

•
•

• Группа: Пользователи
• Сообщений: 3 027

•
• Маладной
•

•
•

• Группа: Донатор
• Сообщений: 2 729

peskovvs (02.06.2012 — 20:16) писал:

BK115X23_2_1b
от 31/05/2012г.
v. 2.1b

Исправлен тест двигателя для контроллера MP7.0 Скачать
BK115X23_2_1a
от 14/05/2012г.
v. 2.1а

1. В подгруппе «Настройки МД-АВТО», установка источника напряжения бортовой сети в мультидисплеях («С контроллера ЭСУД» или «с АЦП БК»)
2. Добавлен параметр в группу «НАСТРОЙКИ И УСТАНОВКИ»: Установка режима переключения подсветки дисплея БК.
3. Добавлен режим информирования об возникновении ошибок ЭСУД.
4. Включается в меню «Настройки и установки» — «Дополнительные настройки» : «Сигнализ.ошибок».
5. Добавленно предупреждение о невключенном ближнем свете, с возможностью отключения.
6. Добавлены функции «ЧТЕНИЕ КАНАЛОВ АЦП» в группу «ТЕХ.ОБСЛУЖИВАНИЕ И ДИАГНОСТИКА»
7. Добавлены функции «ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ ЭСУД» в группу «ТЕХ.ОБСЛУЖИВАНИЕ И ДИАГНОСТИКА»
8. В группу «Параметры текущей поедки» добавлен параметр «Напряжение в бортовой сети» измеряеммое БК.
9. Небольшие доработки по управлению ИМ (плазмер, тест форсунок, тропик, ХХ).
10. Исправлены мелкие глюки.

Как прошить бортовой компьютер штат

Этот товар выбрали 97 покупателей

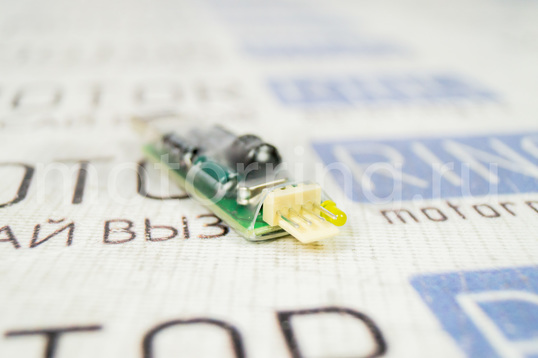

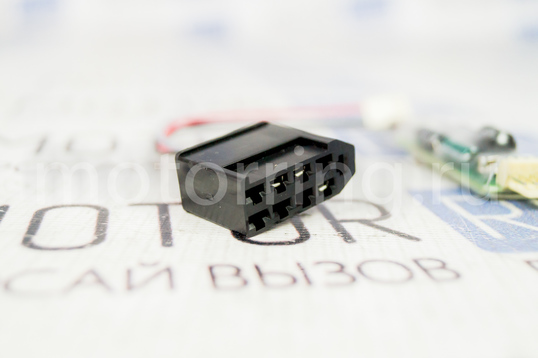

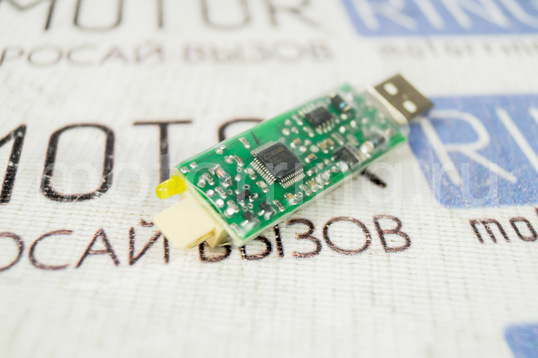

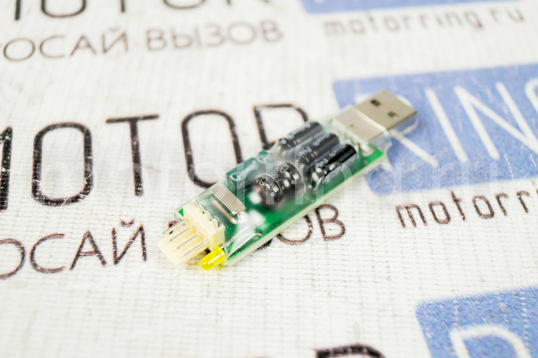

ШТАТ Адаптер USB-K-line служит для:
