Замена рулевых наконечников газ 3110

ГАЗ 31 «GAZenwagen» › Бортжурнал › Замена шарниров рулевых наконечников.

Симптомы — стук с прохрустыванием при повороте руля в обе стороны. Иногда руль крутится тяжелее (и это с ГУРом). Все ясно понятно. Иду в магазин — мне, говорю, рулевые наконечники. На 3110 с ГУРом и шаровыми, 2003 год. На, говорит продавец, вываливая передо мной 4 разных варианта. Какой-то один подойдет. Поняв намек и представив геморрой беру только шарниры в сборе. Под маркой с пафосным названием «ГРК». Расшифровывается как «Гарантия Российского Качества». Хорошее качество, чоужтам. Еле пробка по резьбе идет, штифты из говна какого-то и вид как из гаражного кооператива. 1200 рублей за 6 (шесть) штукенов.
Берем домкрат, лифтуем машину слева, снимаем колесо, откручиваем гайку с редуктора, гайку с поворотной хреновины, где ступица. Тут пригодится либо молот НКВД весом с пуд, либо цивилизованный съемник, за 800 рублей, шаровых и шарнирных соединений JOHNNESWAY. Так получилось, что у меня такой съемник есть =р.

Сняли. Ставим колесо взад, идем на другую сторону и то же самое, только гайка уходит с маятника а не с редуктора. Снимаем все это безобрзие по кличке «рулевая трапеция в сборе». Кто курит — перекур, осознание проделанной работы. Я, к сожалению, бросил.

Осознаем что ездили опасненько. Правый рулевой шарнир у поворотного кулака (вспомнил!) без смазки и палец в нем болтается на последней сопле. Вырвать могло от любого ветерка. А ведь года четыре назад все было меняно. Фоткаем трапецию всборе, чтобы не забыть куда-чего. Как ныне модно говорить про фотки ужасного качества — фоткал на itemname. В данном случае на itemname = гаечный ключ:

Отверткой сбиваем пыльники. Отчищаем все это дело и идем домой продолжать банкет, предварительно развинтив трапецию на части и открутив маятник.

Далее необходимо выпрессовать наконечники. Тут-то и начинается веселье, грязь и содомия. От себя скажу, что про педовариант с тисочками из инструкции по ремонту можно забыть, если, конечно у вас дома не стоит верстак с тисками с «Кировского» завода им. Ленина, что едва-ли.
Волею хаоса завалялся у меня дома новенький подшипник 6202RS (не уверен по маркировке), хинт — он используется на «Волге» в маховике. Жаль, так и не поработал — ломаем, нас интересует внешняя обойма. Задача хотя бы стронуть наконечник. По высоте до конца выбить, конечно не хватит. Поможет труба внутренним диаметром от 35 до 40мм. Берем наковаленку, ее на пол, на нее обойму, на обойму наконечник, дубасим по пальцу (не по своему). Бить, сильно, уверенно и иногда много. Нкуда не денется, пойдет. Так повторяем 6 раз.
Собираем в обратной последовательности. Внимательная морда заранее обратит внимание, что на корпусе наконечника палец может ходить только в двух направлениях, за счет овального отверстия. Это важно: ориентировать овал нужно параллельно тяге, НО на маятнике — перпендикулярно сошке маятника, что впрочем значит параллельное же ориентирование корпуса наконечника тягам рулевой трапеции. Заколачиваем аккуратно молоточком, если не идет — через медную чушку или дощечку. Точность изделий такая, что куда-то заходит довольно легко, куда-то приходится попотеть. А, да. Здесь мне пришлось сбегать в сантехнический магазин купить муфту в качестве оправки, в которую должен опуститься палец наконечника. Советую всякими оправками озаботиться заранее. Ориентир — 35-40мм. внутренний диаметр (если я все так запомнил). Далее вывинчиваем пробку. Я это делал кусачками =) Если застряла — пошевелите палец. Вывинтили, прослезились над качеством обработки. Не жалеем туда графитной смазки. Завинчиваем пробку. В инструкции сказано, что надо докрутить до упора и отвинтить на один оборот. Я просто завинтил до упора: палец ходит, не затянут, нормально вроде. Не перепутайте при забивании сторону, в которую забивать шарнир — на наконечнике есть специальный отлив на который мы сейчас будем заколачивать пыльник. Закладываем смазку в пыльник, надеваем его, через оправку запрессовываем до того напялив на палец пластиковое колечко. Пыльник-гармошка и пластиковое колечко — на наконечники которые не крепятся к редуктору и маятнику. Два пыльника — полусфера и железные колечки ставим на шарниры, которые к редуктору и маятнику.
Несем все это к машине, ставим как снимали, только наоборот =). Графитку не жалеем, загажиавая ей все и обильно на рулевой трапеции: все резьбы, пробки, пальцы шарниров. Потом себе спасибо скажете. Или следующий владелец вам. Не забываем про штифты! Тянем без фанатизма, но чтобы село. Тут тянуть можно долго, до срыва =)
Плюс в том, что после такой замены не обязательно делать развал-схождение, ибо наконечники не крутим.
На все про все убил 8 часов, дольше оправки носился искал и смазкой на этапе сборки все запачкивал.

Проверка и замена шаровых шарниров рулевой трапеции ГАЗ-3110

Проверить боковой люфт в шарнире. Для этого установить колеса в положение движения автомобиля по прямой и покачать в обе стороны рулевое колесо.

При этом помощник должен положить руку на шаровой шарнир, и если ощущается люфт, необходимо проверить состояние деталей шарнира.

При отсутствии износа конического гнезда тяги и шарового пальца достаточно подтянуть гайку крепления моментом 40–50 Нм (4,0–5,0 кгс·м).

Если есть износ, заменить дефектные детали.

2. Проверить осевой люфт в шарнире. Для этого энергично покачать рулевую тягу вдоль оси шарнира.

Если обнаружен люфт, вынуть шплинт, ввернуть заглушку до упора и замерить расстояние «а» от заглушки до торца корпуса шарнира.

Если величина «а» утопания заглушки будет менее 5,5 мм, то шарнир можно отрегулировать, если более — вывернуть заглушку, вынуть пружину с опорной пятой и измерить расстояние «б» от пальца до торца корпуса шарнира.

Если размер «б» будет не более 16 мм, необходимо промыть все детали шарнира, собрать шарнир,заложить в него свежую смазку и отрегулировать.

Если размер «б» превышает указанную величину, шарнир заменить.

Замена

1. Выпрессовать палец шарового шарнира из бобышки сопрягаемой тяги или рычага.

2. Снять резиновый уплотнитель шарнира.

3. Навернуть на палец гайку крепления заподлицо с торцом пальца, чтобы не повредить резьбу пальца при выпрессовке.

Выпрессовать шарнир из бобышки тяги или рычага.

4. Снять резиновый уплотнитель с нового шарового шарнира. В шарнир и уплотнитель заложено требуемое количество смазки.

При установке шарнира следить, чтобы в него и в уплотнитель не попала грязь.

5. Запрессовать шарнир до упора в бобышку тяги или рычага.

6. Установить уплотнитель, при этом наружные кромки уплотнителя шарового шарнира рулевой тяги надеть на буртик бобышки рулевой тяги.

Регулировка

1. Вынуть шплинт 1 и завернуть заглушку 2 до упора.

Отвернуть заглушку на один оборот для внешних шарниров рулевых тяг или на пол-оборота для внутренних шарниров рулевых тяг, шарниров тяги сошки и маятникового рычага.

Затем отвернуть заглушку до первого совмещения прорези заглушки с отверстием в корпусе под шплинт.

Заполненение смазкой рулевого шарнира

1. Очистить шаровой шарнир от грязи.

2. Вынуть шплинт 1, вывернуть заглушку 2, вынуть пружину и пяту.

Вложить в шарнир смазку Литол–24 и ввернуть до упора заглушку, нажимая при этом на конец тяги так, чтобы в образовавшийся зазор между пальцем и корпусом подшипника смазка прошла в резиновый уплотнитель.

После этого вывернуть заглушку, собрать шарнир и отрегулировать его

Снятие и установка рулевой трапеции автомобиля «Волга»

Снятие

1. Установить автомобиль на стояночный тормоз.

2. Установить упоры под задние колеса.

3. Приподнять и установить на опоры переднюю часть автомобиля.

4. Вынуть шплинт 1, отвернуть гайку 2 и выпрессовать палец шарового шарнира рулевой тяги 3 из поворотного рычага 4.

5. Вынуть шплинт 1, отвернуть гайку 2 и выпрессовать палец шарового шарнира рулевой тяги 7 из тяги 6 сошки.

Вынуть шплинт 5, отвернуть гайку 4 и спрессовать конец тяги 6 сошки с пальца шарового шарнира маятникового рычага 3.

Аналогичным образом выпрессовать из сошки с другого конца тяги сошки палец шарового шарнира.

6. Отвернуть два болта крепления и снять поворотный рычаг с поворотного кулака.

Осмотр и дефектовка деталей рулевой трапеции

1. Внимательно осмотреть детали рулевой трапеции.

Изношенные и деформированные детали не ремонтируются и подлежат обязательной замене.

2. Проверить стяжные хомуты регулировочных трубок.

Если расстояние «а» между ушками затянутых хомутов меньше 1 мм, такие хомуты необходимо заменить.

Установка

1. Устанавливают рулевую трапецию в порядке, обратном снятию.

При этом болты крепления поворотного рычага к поворотному кулаку и гайки шарового пальца затягивают моментом 40–50 Нм (4,0–5,0 кгс·м).

Для совмещения прорези гайки шарового пальца с отверстием под шплинт гайку необходимо только затягивать не более чем на одну прорезь.

Гайки крепления регулировочных трубок рулевых тяг затягивают моментом 15–18 Нм (1,5–1,8 кгс·м).

2. При установке новых наконечников боковых рулевых тяг необходимо повернуть рулевое колесо в положение движения автомобиля по прямой.

Ослабить стяжные болты 1 хомутов.

Затем, изменяя длину левой боковой тяги с помощью регулировочной трубки 2, установить левое колесо в положение движения автомобиля по прямой.

Для проворачивания регулировочной трубки вставить бородок 3 в ее отверстие.

Отрегулировать схождение колес, изменяя длину правой боковой тяги с помощью регулировочной трубки.

3. Ушки хомутов должны лежать в одной плоскости и быть направлены в одну сторону.

Стяжные болты хомутов затягивают моментом 15–18 Нм (1,5–1,8 кгс·м), их головки также должны быть направлены в одну сторону.

Сообщества › ГАЗ Волга › Блог › Правильная замена рулевых пальцев

В картинках с нюансами.

Вот тяги, старые шарниры впрессовывал, решил по кругу сделать идеальную рулевую трапецию

Беру новые шарниры

Выкручиваю резьбовую пробку и достаю пальцы

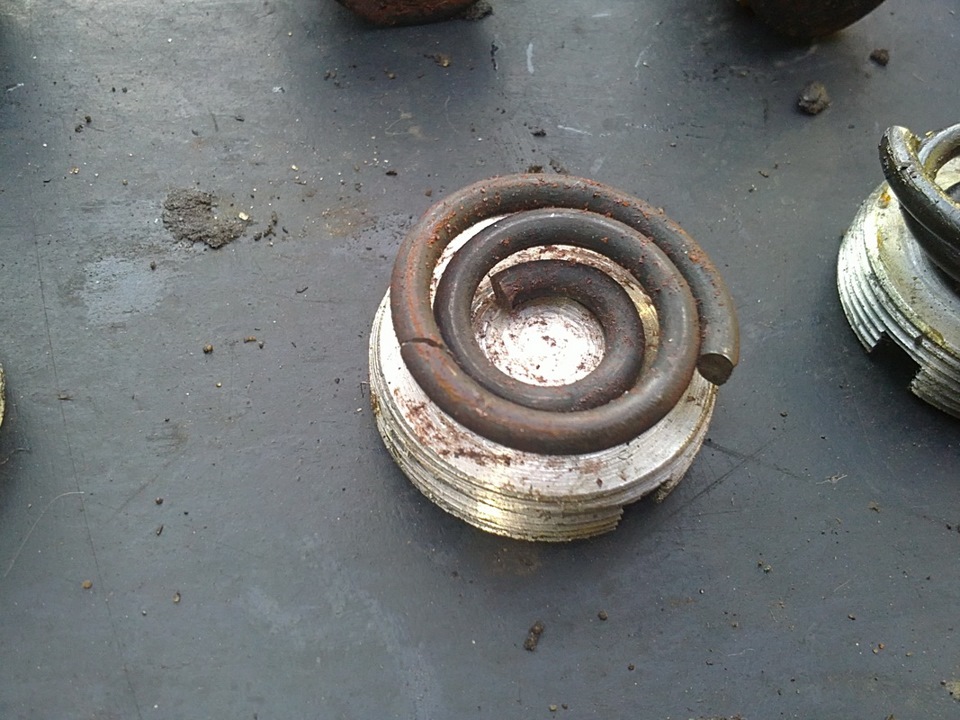

Итог осмотра — смазки с гулькин нос, два вообще 100% сухие, без смазки, одна пружина лопнувшая

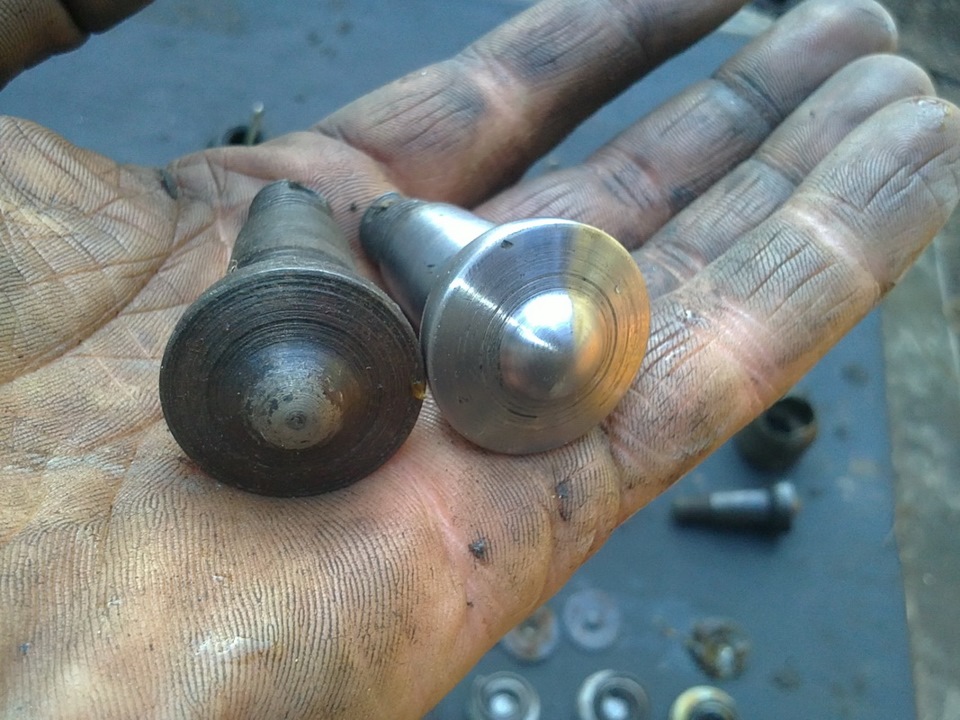

Пальцы шлифую, в дрели. наждачка 180-240-320-400-600-800

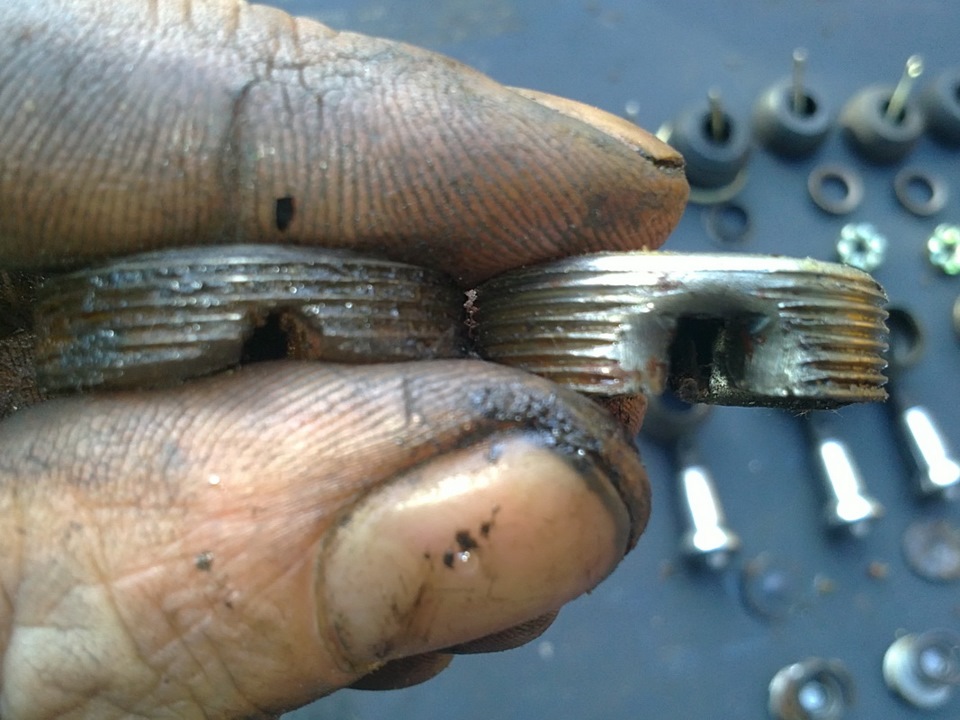

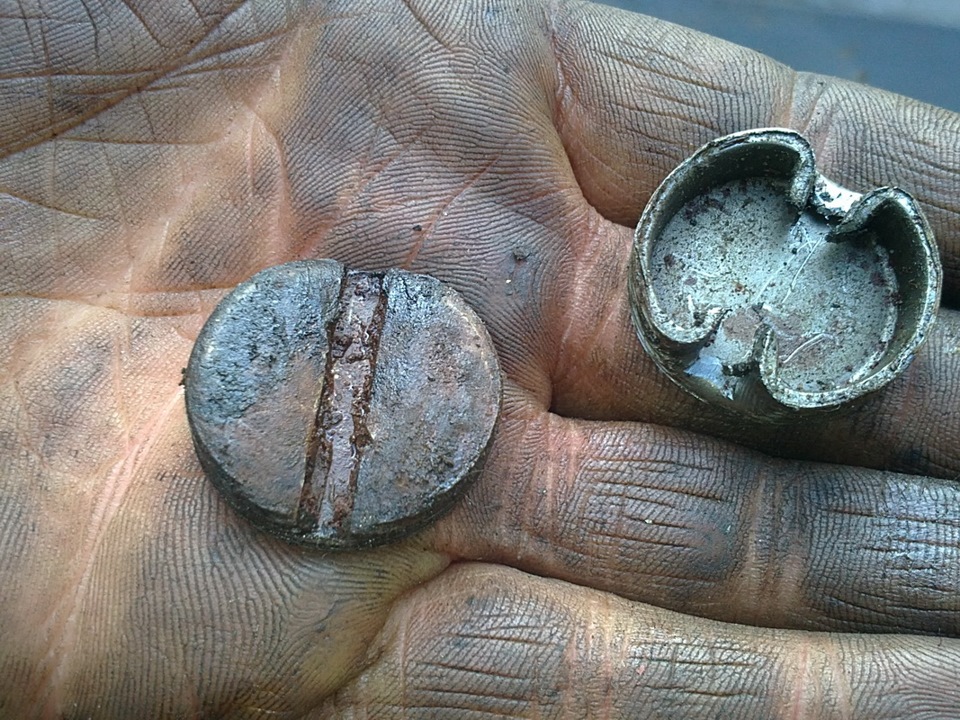

фуфельные крышки-штамповки меняю на классические.

новые не герметичны ниразу

Буртик стакана стачиваю болгаркой и шлифую надфилем

Использую современную смазку (кастрол с противозадирными присадками).
Литол мазать нельзя! Даже по родному руководству нужно использовать «смазку ВНИИ НП-242 с присадкой десульфита мобилена или ЦИАТИМ-201»

Пробки закручивать до упора и для крайних шарниров отвернуть на 0,5-1 оборота. а для средних — отвернуть на 1-1,5 оборота.

Запрессовываю шарниры в тяги, маятниковый рычаг среднюю рулевую тягу, подозрительные пыльники выкидываю

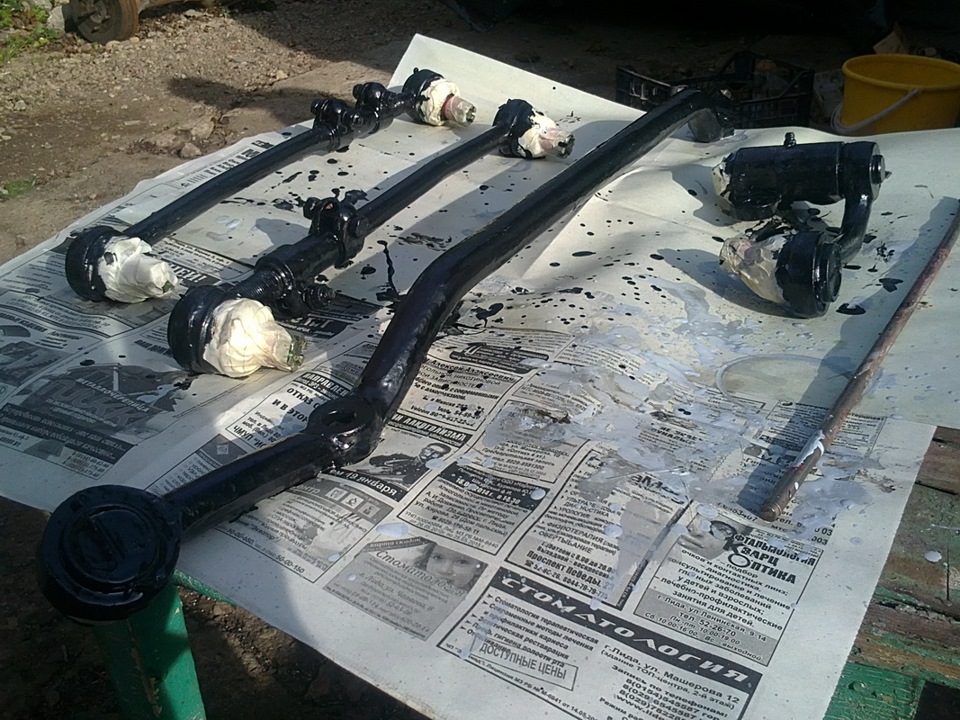

Финальный штрих, эпоксидный грунт

Итог — пальцы шевелятся от нажатия мизинца(!), значит рулевое будёт лёгким и информативным, а рулевые пальцы прослужат заводской ресурс (до 200.000 км) при периодической проверке пыльников и добавлении смазки каждые 60-80 тыс км но не реже раза в 2 года

Метки: замена рулевых пальцев газ волга

Комментарии 102

Во многом не правы. В пальцы, которые идут на маятник и на рулевую сошку, не установили сухарь;
металлические втулки также как и сухари, идут только на те же пальцы, в остальные они не устанавливаются.

никто нигде не указывает как ориентировать пальцы призапрессовке в тяги. Они же не по кругу ходят а строго вперед-назад по пазу, значит их както надоориентировать.

У меня пробег 70 т. км. Все заводские пальцы под замену, сомневаюсь, что заводской ресурс 200 т

Ресурс шарниров трапеции — ок. 100 тыс. км до появления заметного износа и люфта (т.е. до первой подтяжки) при условии целых пыльников; общий до замены (углубление пальца более 16 мм от торца шарнира) — 150…200 тыс. км при тех же условиях.
Это заводские данные, ессно, по деталям made in USSR.

Хотя современные заводские тоже нормальные, сегодня исследовал палец от трапеции 31105 с разборки — всё как положено, на сфере и донной части твёрдость >55…60 HRC (по чертежу — 53…65 HRC), а на конусе
